有限空间作业安全管控

1.产品概况

     有限空间作业安全管控系统是我司融合UWB定位技术和气体监测技术自主研发的作业安全监控系统。通过部署监测设备，对有限空间内的作业环境概况、作业人员体征概况、作业分布、作业时长、人数概况等实时监测，对超时、超员、环境异常、人体状况异常等实时告警，实现有限空间作业安全监管，有效降低作业风险，保障作业人员人身安全。

2.系统网路架构

系统进出监测设备（内、外）、气体检测仪、智能手环自行组网，进出监测设备外机与与服务器端通讯。目前支持4G公网/5公网方式与服务器通讯。

3硬件产品

1. 进出监测设备由外部设备和内部设备组成；
2. 设备支持与人员佩戴的智能手环进出检测，及实时读取获取有限空间内监测信息，并上传到服务器进行数据存储和分析。
3. 内、外部设备均配置告警指示灯及告警喇叭，支持非法闯入、超限人数、超时作业、气体异常声光报警提醒；
4. 内、外部设备均支持屏显示当前作业名称信息、气体数据以及异常告警信息；
5. 设备可支持报警消音功能，系统可配置为现场工作人员全部撤出以后或有害气体检测结果满足安全要求后方才可复位消音；
6. 内、外部设备之间支持语音对讲；
7. 设备可进行人物检测功能，用于检测非授权人员进入；
8. 内、外部设备之间使用专用线缆连接（同时传输电源、网络、控制信号）；
9. 内、外部设备支持磁吸、壁挂、支架方式固定；
10. 设备均配置显示屏，设备显示屏具备触控操作功能；
11. 设备可以直接220V电源，同时支持外部移动电源供电。

1. 支持时间、电量、心率、血氧显示；
2. 支持心率监测和心率异常报警；
3. 支持血氧监测和血氧异常报警；
4. 支持SOS一键主动报警；
5. 支持手环心率、血氧、电量低的报警信息文字显示和震动提醒；
6. 支持取消震动功能。
7. 一次充电待机不少于7天，连续使用不少于24小时。
8. 支持通过UWB方式与进出监测设备实时通讯；

1. 便携式佩戴和固定，设备支持磁吸、支架、挂钩安装方式；
2. 支持氧气、一氧化碳、硫化氢、可燃气体、二氧化硫气体、氨气监测；
3. 支持气体超阈值实时声光报警，支持阈值自定义配置；
4. 支持屏显各类型气体当前实际值、阈值、报警状态及报警时间，同时支持与有限空间进出监测设备连接投屏显示；
5. 可支持报警消音功能，系统可配置为现场工作人员全部撤出以后或有害气体检测结果满足安全要求后方才可复位消音；
6. 支持数据实时上传到进出监测设备，设备支持监测数据存储及历史查询；
7. 气体监测设备充电时间不大于3小时，充满电可连续使用时间不少于10小时；
8. 设备配置有工作指示灯，工作期间指示灯闪烁。

4软件平台功能

4.1作业前准备

系统可通过有限空间云平台或进出监测设备进行作业发起和维护有限空间内人员信息进行作业创建，可在系统中设置有限空间内允许的作业人数和作业时长，一旦发现超限人数、超时作业，设备会进行声光报警，并显示在屏幕上，同时传送到软件系统。

可对当前有限空间作业基本信息进行维护，如作业名称、工作负责人、工作人数等信息，并显示在屏幕上。

4.2作业中管控

（1）有限空间进入授权管理

作业开始前由作业负责人在系统中选择授权进入的作业人员，作业人员支持由系统预先管理。

有限空间外部设备（后简称外部设备）通过人脸识别作业人员，并且通过手环与作业人员绑定，符合要求时外部设备播放识别成功的语音，即可进入现场作业。

有限空间内部设备（后简称内部设备）识别人员进入情况，对于检测到未佩戴智能手环或未在外部通过人脸识别的情况时，系统触发告警，外部、内设备进行声光告警，同时传送到软件系统，并记录此告警信息。

（2）人员进出记录

作业前外部、内部设备（即进出监测设备）分别布设在有限空间进出口位置。作业人员佩戴智能手环，进出监测设备通过UWB定位实时监测人员的进出情况，将人员数量显示在屏幕上，同时传送到软件系统，并将进出记录和时间保存到系统后台备查。

（3）生命体征监测

当作业人员佩戴智能手环在有限空间内作业时，除了能够识别人员进出。智能手环还会监测人员心率及血氧情况，当人员心率或血氧发生异常时会在智能手环上产生相应的报警提醒当事人；在进出监测设备上进行报警提醒；同时上送到系统，方便所有人员第一时间进行应急处置。

（4）人员SOS求救

当作业现场发生意外时，作业人员可操作智能手环进行SOS一键求救，在进出监测设备上进行报警，同时上送到系统，方便所有人员第一时间进行应急处置。

（4）环境气体监测

有限空间内可能存在有毒有害气体、缺氧等情况造成人员伤亡。气体监测设备可实现对危险气体的实时数据监测，并将监测数据传输到进出监测设备上进行显示。当气体出现异常时，智能手环会振动提醒作业人员立即离开，同时会将报警信息传输给进出监测设备进行报警通知监护人采取措施，通过软件系统推送给相关管理人员。

进出监测设备与气体监测设备无线连接，实时显示有限空间内的气体监测浓度和超限报警信息。

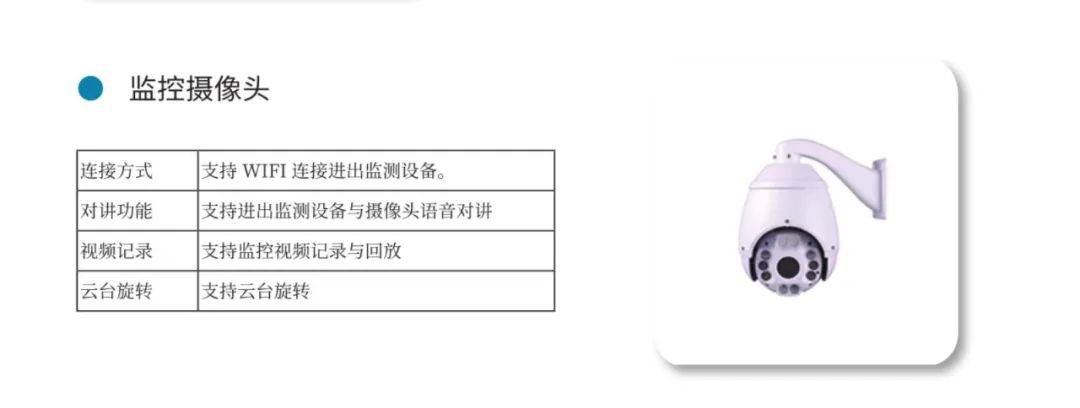

（5）实时视频监控

作业前在有限空间内作业位置布设监控摄像头，监控摄像头通过无线网络将作业现场画面实时传输到现场进出监测设备及有限空间管理系统内，现场监护人员可通过现场监测设备查看现场作业视频，管理人员通过有限空间管理系统调取实时画面进行作业监督。同时摄像头支持

4.3作业后统计

（1）统计报表

系统根据不同作业生成各类统计报表，如报警及处理记录表、气体监测表、人员进出记录表、人脸识别异常表等。

（3）数据查询

系统留存的文档、报表、图片等内容支持快速查询，为事故原因分析提供可靠依据。
